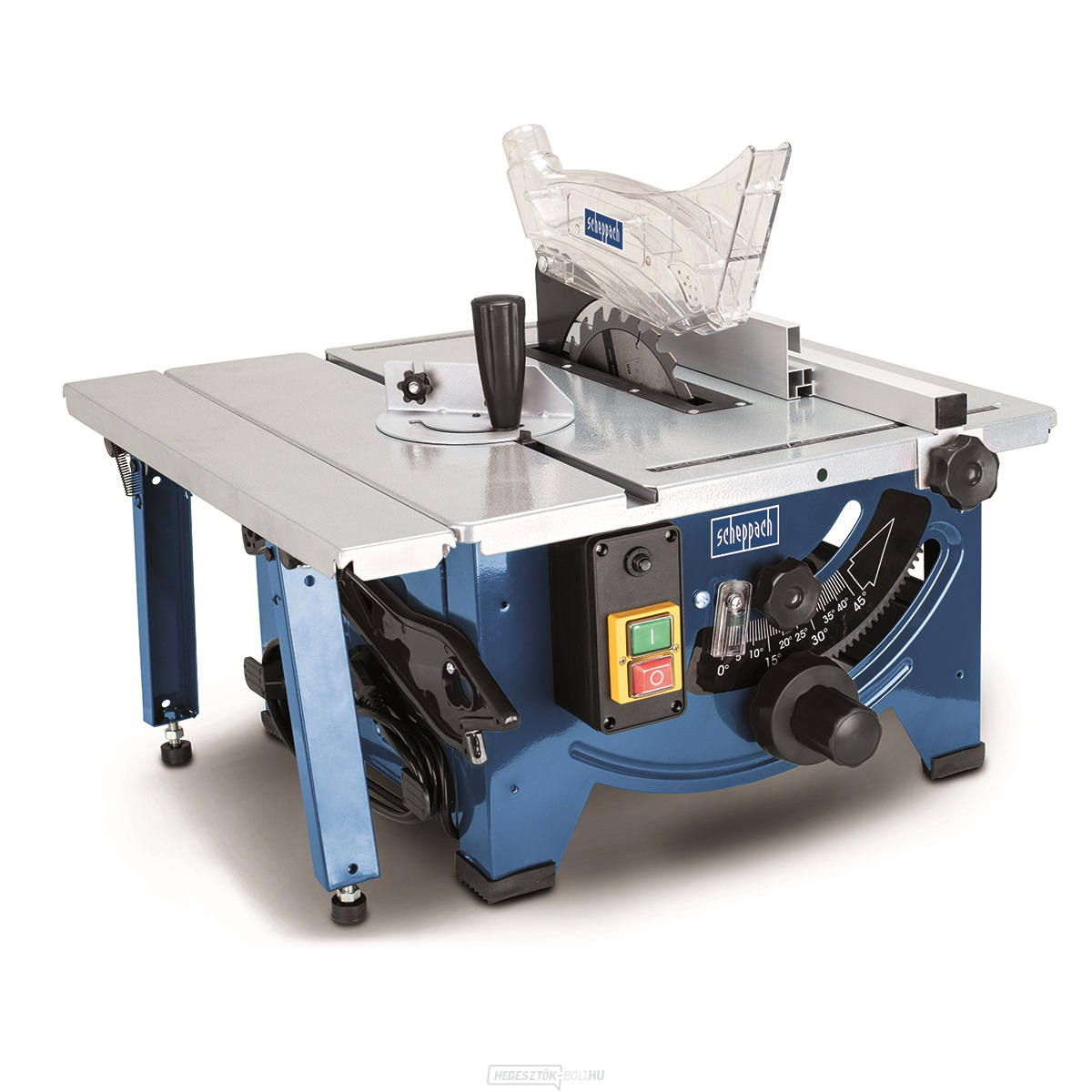

A Scheppach HS 80 asztali körfűrész a fa és a lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgáló asztali körfűrész, a gyártó által megengedett tartományon belül. Az HS 80 modell 210 × 30 mm-es fűrészlapot használ, és merőleges beállításnál 48 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csak a 1 200 W-os teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a fűrészlap átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápfeszültségnek meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakembernek kell elvégeznie.
Felépítés és gyakorlati előnyök

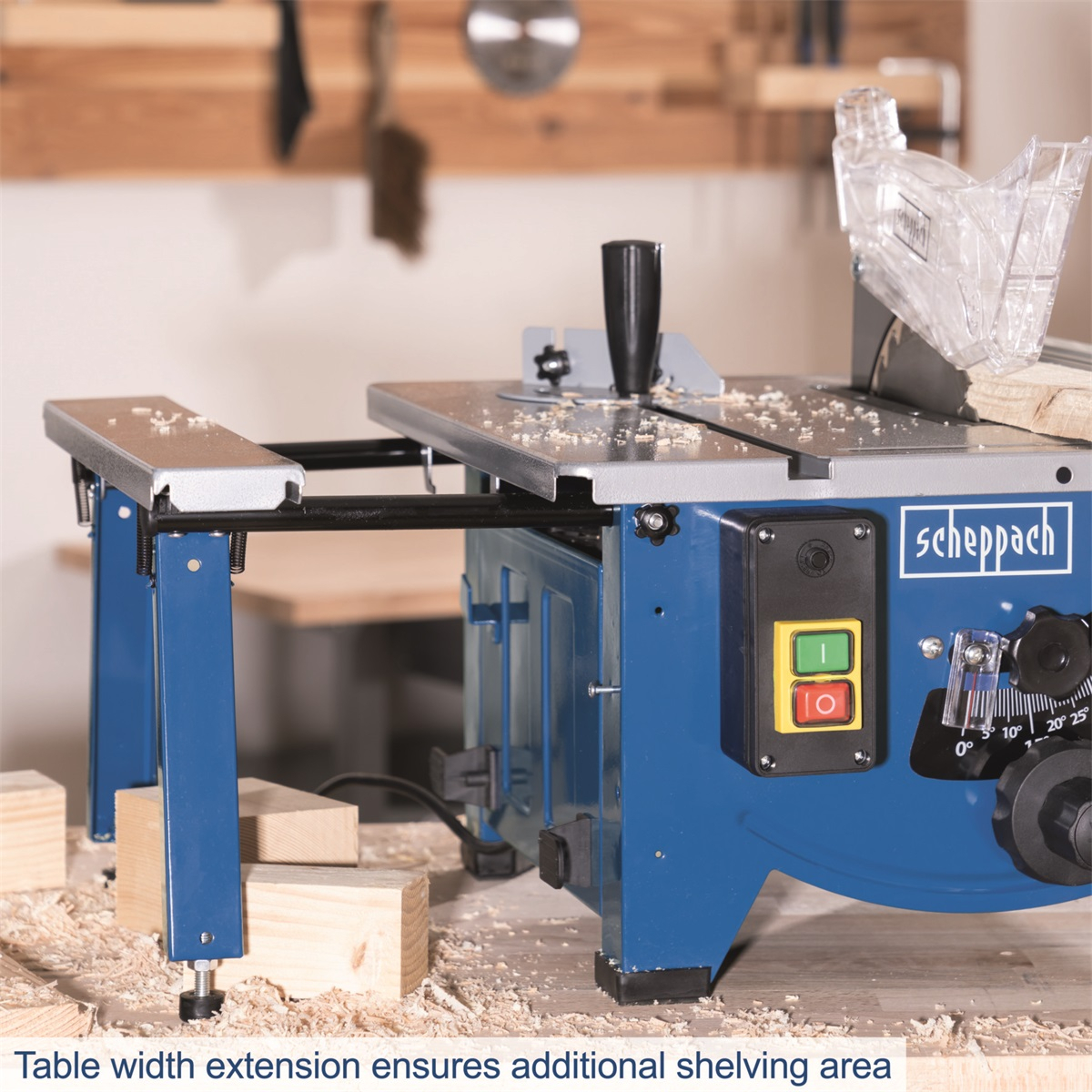

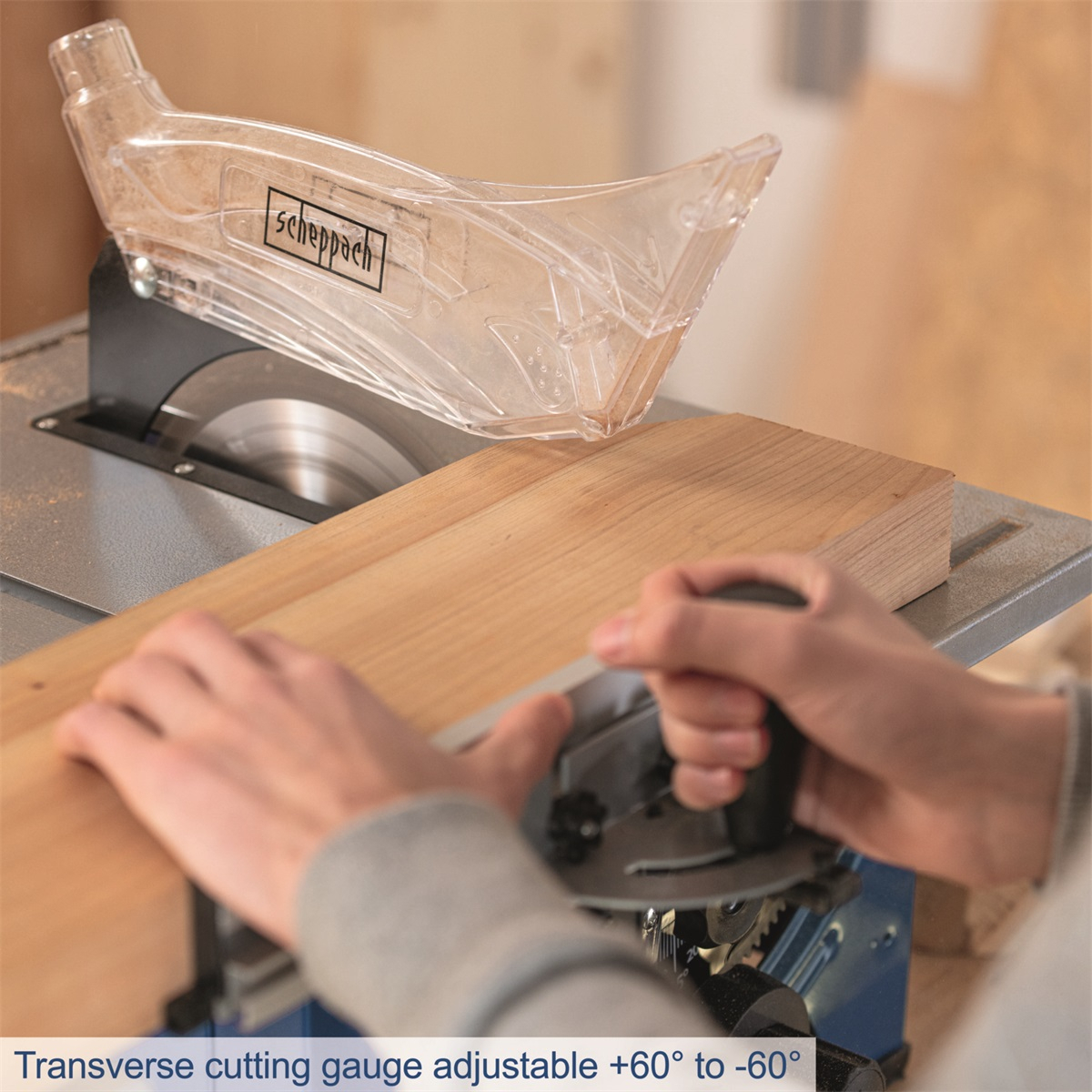

A felszereltség magában foglalja a kompakt szerkezetet, az asztalhosszabbítót, a hosszirányú vezetőt, a szögütközőt és a porelszívó csatlakozót. A merev asztal referenciafelületet biztosít a munkadarab számára, a megfelelően beállított hosszanti vonalzó pedig segít a vágás teljes hosszán az azonos szélesség fenntartásában. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket ferde vágásokra is.
- Vágási kapacitás: 48 mm 90°-os szögnél és 45 mm 45°-os szögnél.
- Vágószerszám: 210 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függően választható.
- Forgási sebesség: 4 800 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 525 × 400 mm.
- Azonosító: HS 80 modell, rendelési szám: 5901302901.
A vágókorong kiválasztása és a vágás minősége
A tömör fa hosszirányú vágásához kevesebb fogszámú, a forgácsok elvezetéséhez elegendő helyet biztosító tárcsát használnak. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú tárcsa alkalmas. A laminált anyagok, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; mindig meg kell felelnie a befogónyílásnak, a vágási szélességnek, a tárcsa testének vastagságának, a maximálisan megengedett fordulatszámnak és a tágítóékre vonatkozó követelményeknek is.

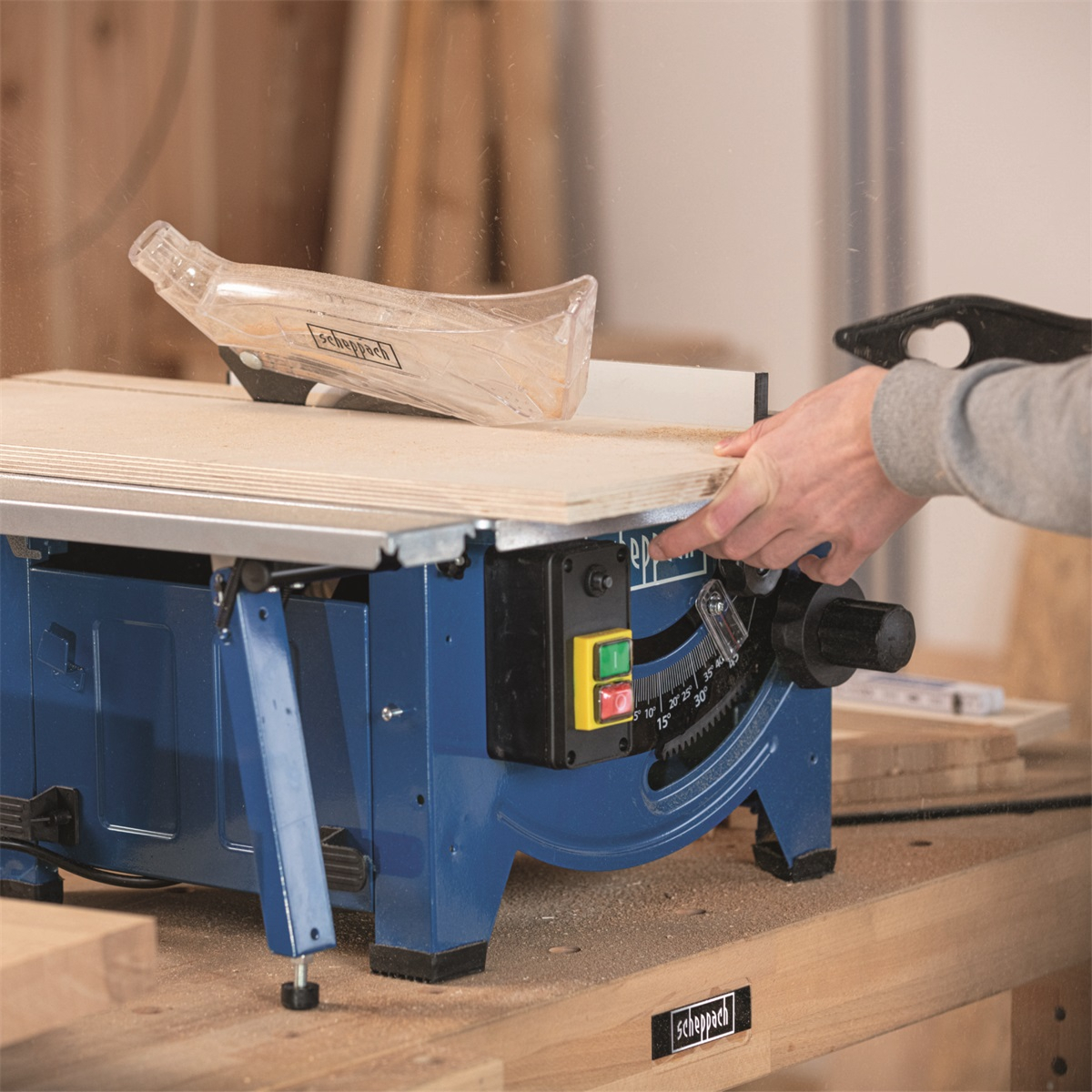

Az első vágás előtt ellenőrizze, hogy a vonalzó párhuzamos-e a tárcsával, és hogy a tárcsa merőleges-e az asztalra. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszirányú vágáskor a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles alkatrészeket az asztal előtt és mögött is alátámasztani kell, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és elszívás
A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás közben nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő rögzítőeszközzel tolja. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.

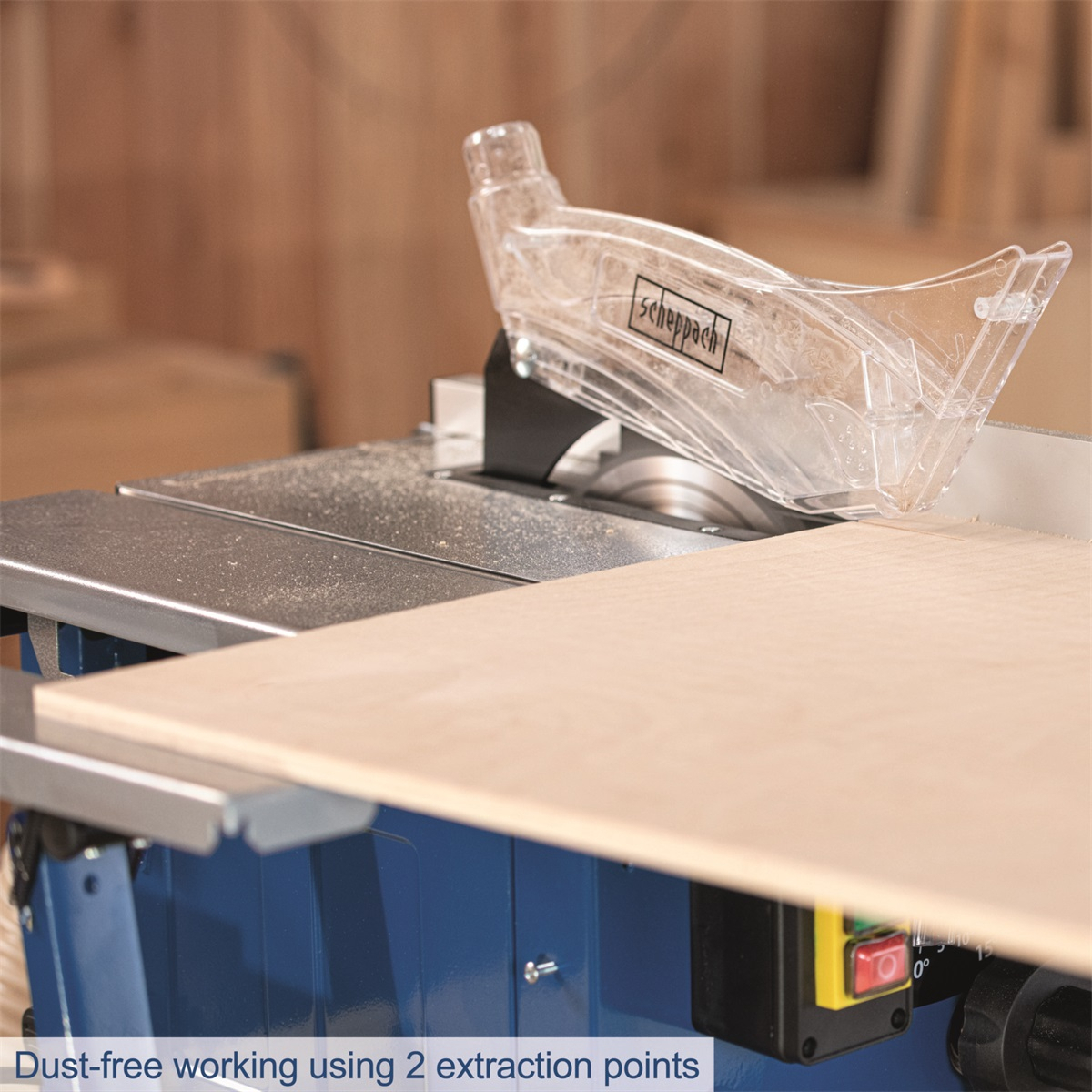

A hatékony elszívás javítja a láthatóságot, csökkenti a fűrészpor lerakódását a burkolaton, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és az elszívónak elegendő áramlási kapacitással kell rendelkeznie. Az elszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágótárcsa felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 5901302901 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz |
| Teljesítményfelvétel | 1 200 W |
| Fűrészlap fordulatszáma | 4 800 min⁻¹ |
| Fűrészlap | 210 × 30 mm |
| Max. vágási mélység 90°-nál | 48 mm |
| Max. vágási mélység 45°-os szögnél | 45 mm |
| Munkapad | 525 × 400 mm |
| A tárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 15,7 kg |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt tömeg nem tekinthető automatikusan nettó tömegnek. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és a telepítés előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: fűrészlap, vonalzók, burkolat, tágító ék és tolórúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészeknél pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a fűrészlapok számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész gép gyakori szállításra és építési munkákra alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a munka ismételhetőségét. Teljes nagyformátumú rétegelt lemezek esetén célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a körfűrészgépek kategóriában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faipari körfűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 210 × 30 mm. A cserefűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerkezet tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 90°-os szögnél 48 mm, 45°-os szögnél pedig 45 mm. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értelmezhető?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
A fűrész alkalmas nagy méretű laminált lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Teljes lemezek rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágóval ellátott méretre vágó fűrész.
