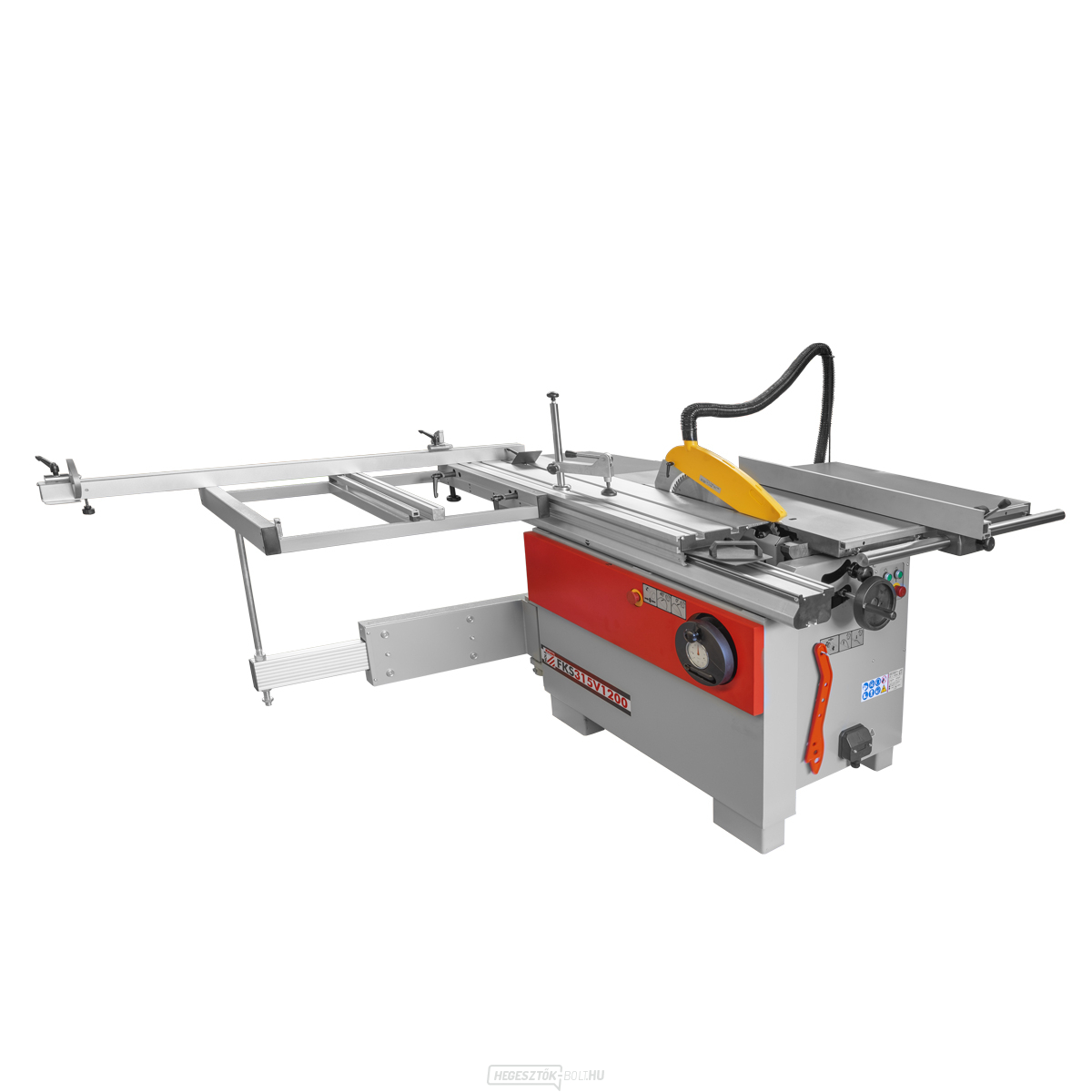

A Holzmann FKS315V1200 400 V formázó fűrész egy kompakt, nagy teljesítményű formázó fűrész elővágóval és 1 200 mm-es szánnal, amely korlátozott helyű üzemek számára készült. A modell faanyagok és lemezanyagok precíz keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint a hagyományos asztali fűrészek esetében. A változatot egyértelműen az FKS315V1200 400V jelölés, az FKS315V1200_400V kód és a 400 V / 3 fázis / 50 Hz tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elegendő csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 1 200 × 360 mm, a vágási kapacitás 990 mm, a fő tárcsa mérete pedig 250–315 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a kocsi párhuzamosan halad a tárcsa síkjával, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 1 310 × 990 × 1 085 mm.
Miért érdemes éppen az FKS315V1200 400V modellt választani
?- A rövid szán csökkenti a gép helyigényét. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Az elővágó egység elősegíti a rétegelt lemezek tiszta vágását. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti a szélek utólagos igazításának szükségességét.
- A kiszélesített asztal stabil felületet biztosít a hosszanti vágásokhoz. Ez a gyakorlatban segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és lemezmegmunkálás

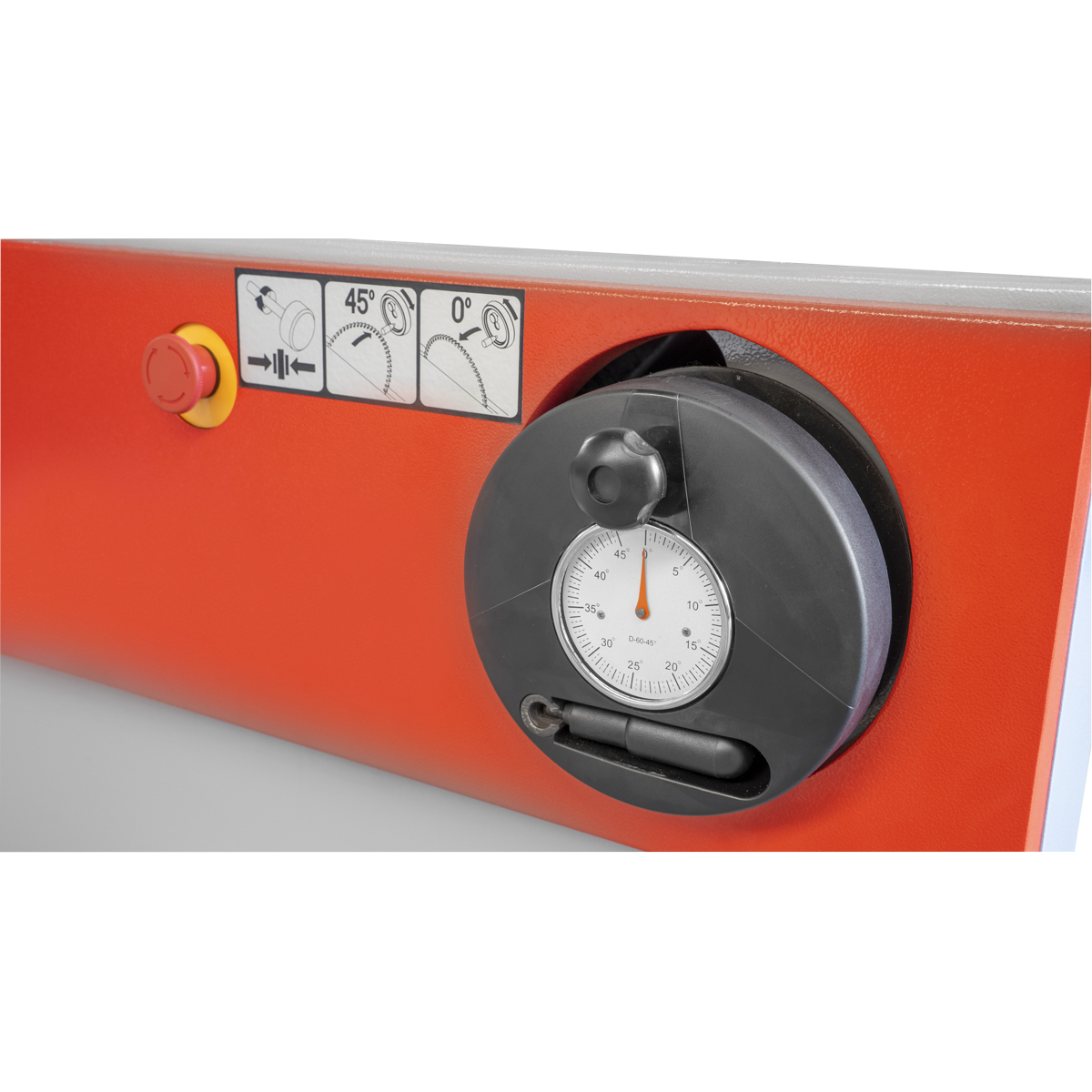

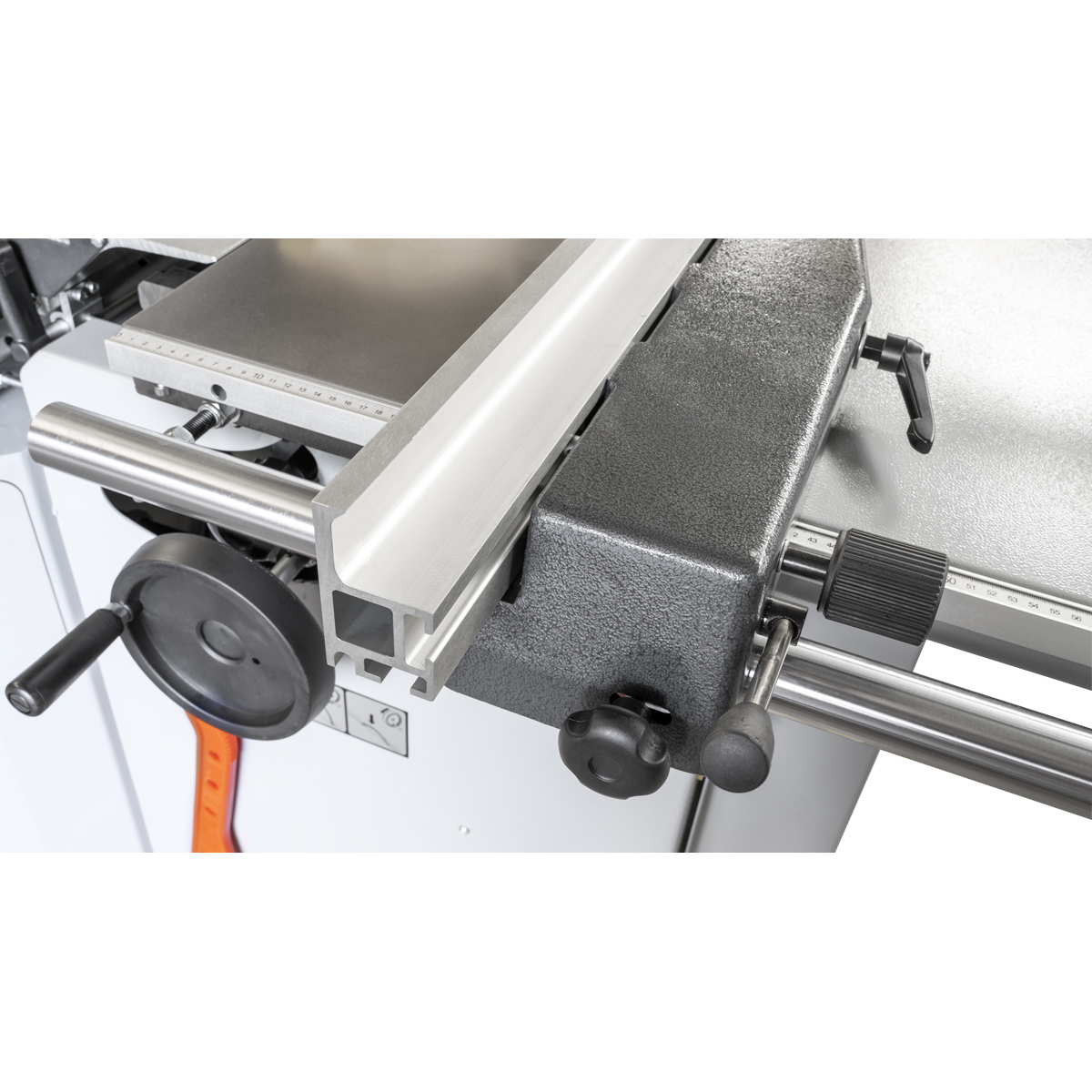

A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszanti ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlásra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 100 mm-es, 45°-os szögnél 70 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.

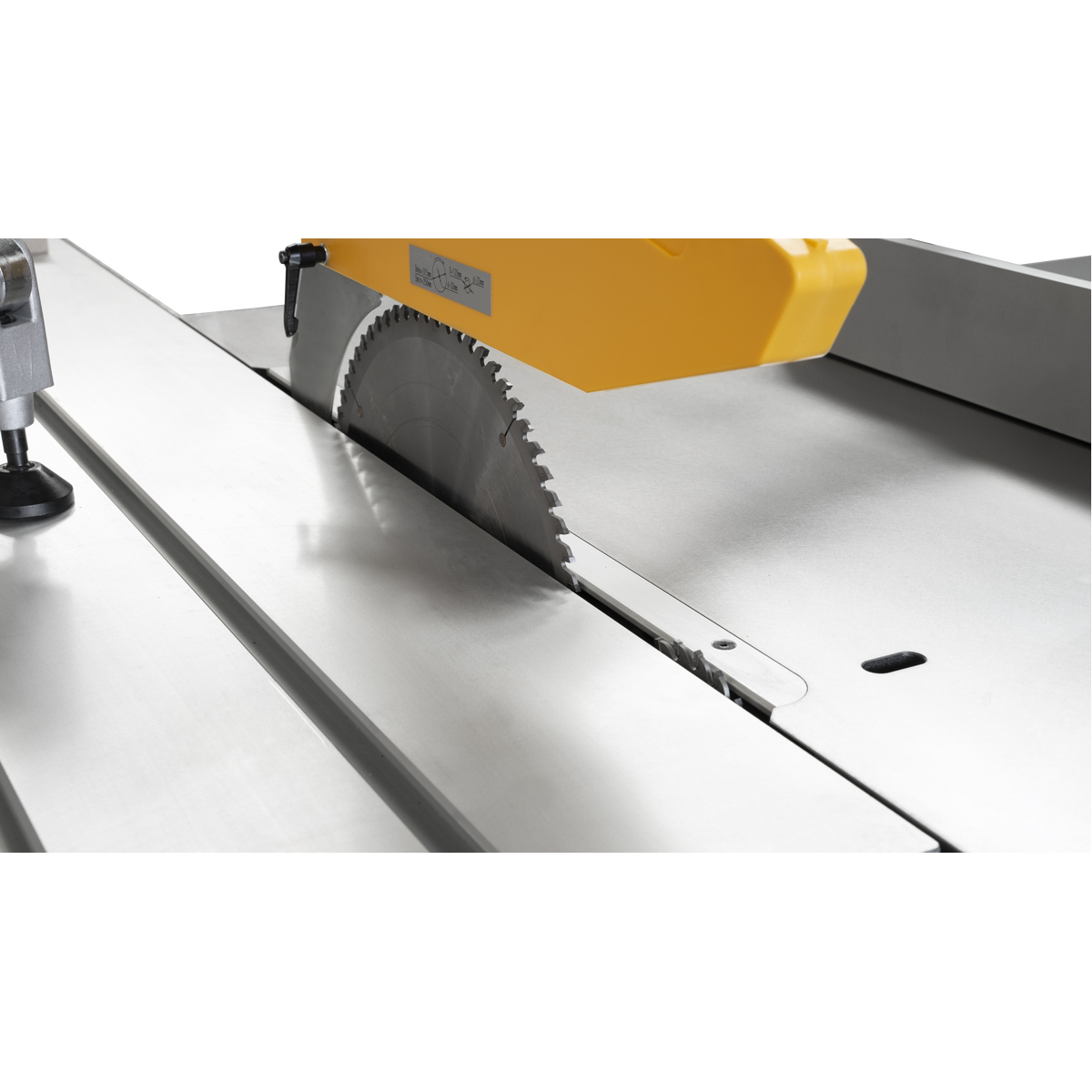

A fő vágótárcsa 4 300 min⁻¹ fordulatszámon működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Az elővágó egység (120 × 20 mm; 8 530 min⁻¹) először megsérti az alsó díszítőréteget, majd a fő tárcsa kisebb kiszakadási kockázat mellett fejezi be a vágást.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 955 × 400 mm; kiterjesztése 810 × 660 mm, munkamagassága 900 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszanti vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próbavágást, mérje meg az átlók hosszát, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállítás során beállított jelzőállásra támaszkodni.
A porelszívás a jelenlegi használati utasításnak és a porelszívó szerelvénynek megfelelően van kialakítva. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a fűrészpor mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A porelszívás nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
A standard szett tartalmaz egy 315 mm-es fő vágótárcsát, egy 120 mm-es elővágót, egy kinyúlót, ütközőket és a standard szállítmány szerinti támasztóelemeket. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális termékválasztékával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a maximálisan megengedett fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 3 fázis / 50 Hz |
|---|---|
| Motor teljesítmény | S1 3 000 W; elővágás 750 W |
| Fő fűrészlap | 250–315 × 30 mm |
| A fő fűrészkorong fordulatszáma | 4 300 min⁻¹ |
| Elővágás | 120 × 20 mm; 8 530 min⁻¹ |
| Max. bevágás 90°-nál | 100 mm |
| Max. vágás 45°-nál | 70 mm |
| Formázó kocsi / futómű | 1 200 × 360 mm |
| Vágási kapacitás / vonalzó | 990 mm |
| Munkapad | 955 × 400 mm; kiterjesztés 810 × 660 mm |
| Munkamagasság | 900 mm |
| Elszívás | az aktuális használati utasítás és a szellőzőrendszer összeállítása szerint |
| Nettó tömeg | 389 kg |
| Bruttó tömeg | 449 kg |
| Csomagolási méretek (H × Sz × M) | 1 310 × 990 × 1 085 mm |
| EAN | 9120058377709 |
Kinek
ajánlott a
fűrész
A Holzmann FKS315V1200 400V formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a katalógusban szereplő ház alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívást és tolóeszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási vonalon kívül, és a tárcsa cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakértőnek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázófűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszunk formázófűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
Az FKS315V1200 400V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot használ, a vezetést pontosan beállítja, és egyenletes előtolással dolgozik. A külön elővágás jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágókoronghoz képest.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteit (1 310 × 990 × 1 085 mm) vegye figyelembe, hanem a kocsi, a kar és a leghosszabb megmunkálandó alkatrész teljes mozgását is. A biztonságos átjáró nem nyúlhat be az anyag pályájába.
Milyen elszívót válasszunk?
A gép elszívócsatlakozása az aktuális használati utasításnak és az elszívórendszer felépítésének megfelelő. Az elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Szükséges-e a fűrészt a szállítás után beállítani?
Igen. Az állítás után ellenőrizze az asztalok síkosságát, a szán párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
